调音台的insert和line in的区别
作者:佚名    文章来源:本站原创    点击数:37572    更新时间:2010/11/5 16:23:12

【调音台 Insert 的两个作用】

Insert插孔在调音台的背面板


图一

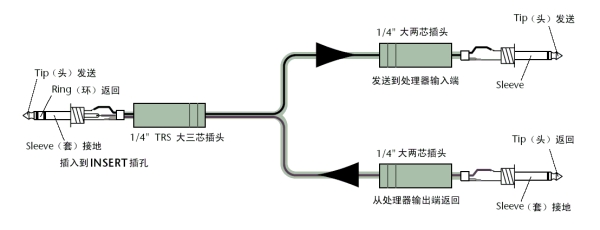

Insert 插入点插孔有一种很特殊的结构。默认的情况,它在调音台内部是连通的。当我们插入一个大三芯插头的时候。内部的连接就被切断,声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端,经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。例如压缩器可以用这种方法连接到调音台中!

请看示意图


图二

对于Insert插孔,我们还有一种用法,那就是把它当作Direct OUT插座使用!

Direct OUT输出一般取自前置放大电路之后。可以直接发送给多轨录音机或者音频接口录音。高级的调音台上回同时有Insert和Direct OUT插孔。UB1622调音台没有Direct OUT输出,但是我们可以用Insert插孔来做Direct OUT输出用。上面说过输入通道的声音可以从大三芯插头的TIP发送给外部设备的输入,但是如果这个设备是连接到音频接口的输入端,那么并没有声音返回到调音台。这样调音台内部声音通路就将断掉!这个通道就没声音了!怎么办?很简单!只要将TIP和RING两个部分连接起来就可以让调音台的通道继续保持连通状态了!这样我们就可以将Insert插孔当作Direct OUT使用了!


图三

Insert插孔改造成Direct OUT输出使用。要将大三芯插头的“tip”和“ring”直接连起来!
其实话放和均衡并不是调音台最核心的内容,因为话放,均衡,都有专用的设备,调音台有这些功能只是为了能够方便工作而已。有些非常简单的调音台上就没有话放,更没有均衡,更何况软件里面的调音台界面就更没有话放了,但是我们还是叫他们调音台。



【调音台的insert和line in的区别】

INSERT IN是断点插入,一般大三芯(地,输出,输入),相当于拦腰截断,再接上一块来改善效果。
LINE IN,就是输入,就是……就是……就是一个普通的输入嘛。

那为什么电琴插insert不出声,而带功率的电容麦插insert就出声?
干吗插那里……我怀疑是出在插头上,你看看电琴插头是两芯的不??话筒是三芯不??如果是的话两芯话筒就把insert里的返回信号接地了,自然没声音了。

INSERT插头顶端为信号发送端,中间环为信号回输端,下面为公用端〈地端〉。需用大三芯插头。
LINE IN插头顶端为信号发送端〈热端〉,中间环为信号冷端,下面为公用端〈地端〉指平衡接法。不平衡接法就是把中间环与公用端连起来即可。不平衡接法与平衡接法只是抗干扰性能的区别,
回过头来INSERT插口顶端接EQ。EF 等设备的输入 ,中间环接EQ。EF 等设备的输出。公用端接屏蔽线。
LINE IN插口为高电平线路输入口,可插动圈话筒及CD。卡座等。电容话筒多为低电平,应插卡侬口。注意早期有些调音台的LINE IN插口为不平衡接口,是不能接电容话筒的。
